解析X光透視儀常見故障
加入時間：2014-03-27 10:44:23 當前新聞點擊率：4110
故障1：透視圖像位置不穩定。工作中當機器對病人改變透視部位時，透視圖像不穩定，工作幾分鐘后經常燒保險絲R1。
檢查：斷開負載檢查24V直流電壓正常，加上負載直流電壓下降至14V，檢查橋堆OL正常。從控制主機電路圖得知，24V電壓主要供給兩組定位電磁鐵線圈電源，檢查定位電磁鐵線圈，從外表看無燒焦現象，用萬用表歐姆檔測試和外殼的絕緣電阻正常。測線圈電阻，由于線圈電阻偏小故用萬用表沒發現異常，改用串電流表后加電壓的方法測試，一組電磁鐵線圈電流正常，另一組線圈電流明顯偏大，確定該電磁鐵線圈繞組匝間短路，換新的電磁鐵線圈后機器工作正常。
分析：該電磁鐵線圈主要功能是制動和定位，當一組線圈匝間短路后引起24V直流電壓降低，使另一組電磁鐵線圈也無法正常工作，當機器正常工作，作上下左右運動時，不能迅速定位，電機斷電后的慣性使監視器上的圖像不能停留在中間位置，引起監視器圖像不穩定。

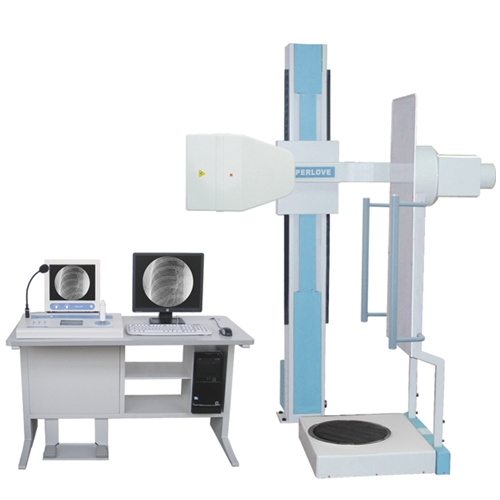

 （普朗醫療品牌產品——X光機透視機PLX2200）
故障2：不能正常透視。接通透視開關主監視器上無圖像顯示，高壓毫安表D5示值滿刻度，調節毫安電位器，D5電流值無變化，接著熔斷器1RD、2RD熔芯斷路。
檢查：從控制主機電路圖可知，熔斷器1RD、2RD是高壓發生器的短路、過載保護元件，斷開高壓發生器到X射線管的高壓電纜，用0-250V可調電壓變壓器，串接1只電流表，連接到高壓發生器初級繞組。從0V開始加電壓，同時注意電流表的變化，隨著輸入電壓的升高，發現初級繞組電流明顯偏大，打開高壓發生器，將4只高壓硅堆和線圈繞組斷開。用絕緣電阻測量儀，測試高壓硅堆U的正反電阻，發現兩只硅堆已擊穿，換新的硅堆后，對高壓發生器初級加低壓測試工作電流正常，檢查連接高壓發生器和X射線管電纜的絕緣電阻，兩根電纜中有一根電纜絕緣電阻明顯下降，換新的高壓電纜后機器工作正常。
分析：由于高壓電纜的絕緣電阻下降，使漏電流增大，引起高壓發生器輸出負載加大，高壓硅堆發熱損壞，保護元件1RD、2RD熔芯斷路。 上一篇:
