普愛PLX9600系列的懸吊DR的安裝要求
普愛PLX9600系列的懸吊DR的安裝要求
加入時間：2020-04-01 14:17:58 當前新聞點擊率：2706
DR分為多種類型，有懸吊DR、U臂DR、雙立柱DR等等，其中懸吊DR智能化程度高，平板球管活動靈活，全方位無死角，外觀大氣等特點，但是組件配置復雜，安裝要求、機械定位和設置的要求都比較高。下面和大家介紹一下普愛PLX9600系列的懸吊DR的安裝要求。

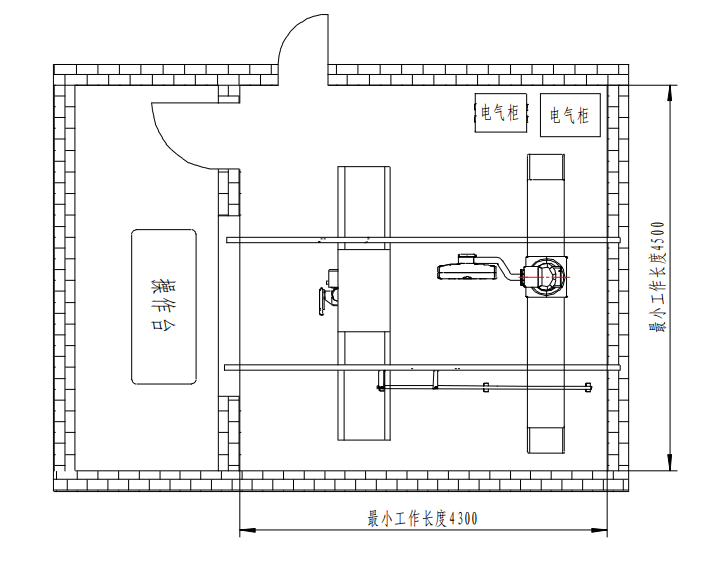

 一、機房布局說明 a) 機房的布局，應符合 GBZ 130-2013《醫用 X 射線診斷放射防護要求》中第 5 條的各項要求，可以參數上圖。 b) 配電箱至少有200A的機器專用開關；三相正弦交流電，電源電壓380V±38V，電源頻率50Hz±1Hz，電源線徑單根不小于 10m㎡。 c) X射線室面積不低于20㎡，單邊長度不低于3.5m；工作范圍至少需4.5m*4.3m。屋頂至地面距離3.1m。 d) X射線室的上、下和四周墻壁，有用線束方向應有3mm鉛當量的防護厚度，非有用線束方向應有2mm鉛當量的防護厚度。 e) 門的高度不小于1.8m，寬度不小于0.8m。觀察窗應不影響觀察。 f) 機器與操作臺的走線孔開6cm左右直徑的圓孔（靠近地面，地槽）。走線長度不超過10m，超過10m則必須走地槽且與廠家聯系定做。 g) X射線室固定天軌槽鋼的墻體應為承重墻，且寬度應不小于240mm。槽鋼安裝進入墻體的長度應不小于150mm，且周邊用混凝土填滿，待混凝土干透后才能安裝天軌及懸吊重物。 二、實際布局時，應根據機房的情況作合理布局，將各機件布置得整齊美觀，操作方便，能充分發揮機器的正常功能。主要掌握以下幾點： a) 懸吊架為中心進行機件的機房布置。這是由于懸吊架的位置決定了病人的投照位置和進出路徑，也與X射線的投照方向有一定關系。 b) 便于病人的檢查 c) X 射線的投照方向應有利于防護。 d) 操作維修方便。內容包括兩方面：一是機組各部分位置安排合適，避免操作人員工作往返增多；二是機件不宜布置得太緊密，以免影響維修人員的維護和修理。 e) 步線合理。步線應盡量整齊，避免過多交叉。勿在本產品的控制器或電源電纜上放置任何物品，亦不宜將電纜放在人員來往的地方，以免損壞電源線和信號電纜。 f) 機器一旦安裝固定好，切忌自行拆卸和移動。 |
