乳腺鉬靶X射線機有哪些結構？分別起什么作用？
加入時間：2020-06-09 14:00:35 當前新聞點擊率：2051
乳腺X射線機是近年來國際上推薦的乳腺癌篩查中的主要方法，可以發現臨床查體摸不到腫塊的乳腺癌，通常用于40歲以上的婦女。乳腺機發展到如今，其結構已基本成熟：主要包括X射線球管、高壓發生器、機架/機構、壓迫板、圖像處理裝置（或暗盒）、穿刺活檢系統、圖像后處理系統（CAD）和數字工作站等。

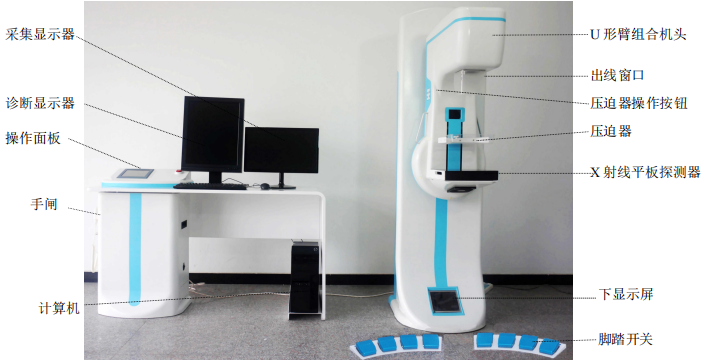

下面就以普標特Mega600為例，講述一下乳腺X射線機結構特點。 普標特Mega600乳腺X射線機主要由高壓發生器、X射線管組件、限束器、機架（含U形臂和電動壓迫器）、操作臺、手持開關、腳踏開關、平板探測器、圖像處理系統、診斷顯示器、采集顯示器組成。如下圖所示：
U形臂上有組合機頭、X射線出線窗口、壓迫器操作按鈕、電動壓迫器、X射線平板探測器臺、壓迫狀態顯示屏等部件。U形臂可作±90度電動旋轉，并數字顯示旋轉角度。出線窗口設有可抽出的濾線板或選配電動濾過器。柔性變速電動壓迫器由壓迫器操作按鈕控制上下運動，X射線平板探測器臺內有固定的乳腺專用平板數字圖像探測器。 立柱后部有后接線面板和散熱風機等部件，立柱前面有腳踏開關。操作臺上的大型彩色液晶屏觸摸按鍵操作面板用于控制設備的狀態和調節曝光參數，后接線面板上有電源、保險、接地柱，側面是有線手持開關手閘的插座。操作臺上還有圖像顯示器和控制顯示器，以及操作鍵盤和鼠標。操作臺的右下邊是數字圖像處理計算機。 乳腺x線攝片迄今仍被公認為乳腺疾患影像學檢查的好方法， 能從乳腺的病灶整體來觀察情況，不易漏診。對中、老年患者，乳腺內脂肪較多，腺體已部分退化，在乳腺x線片上對比良好，顯示清晰，便于前后對照觀察，為早期診斷提供重要依據。 上一篇:
|
