全自動生化分析儀的樣本處理系統有哪些具體的結構?
加入時間：2020-07-02 16:09:04 當前新聞點擊率：1745

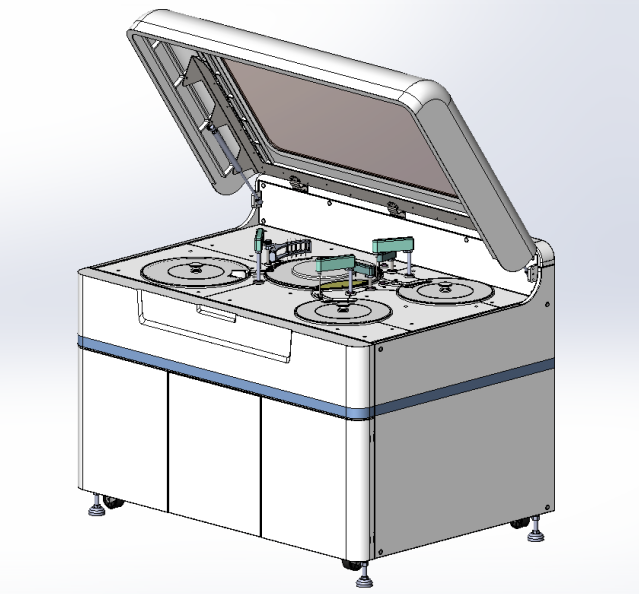

全自動生化分析儀是將傳統生化分析儀的的主要工作如取樣、加樣、比色等手工工作全部用機器代替。儀器的主體部份可以分為3大部分：樣本處理系統、檢測系統和計算機處理系統，下面就具體給大家介紹一下全自動生化分析儀的樣本處理系統有哪些具體的結構，是如何取代手工工作的。
反應盤由電機驅動，實現單向逆時針旋轉。在反應盤上，裝有120個反復清洗使用的石英反應杯，zui小反應體積150uL，zui大反應體積500uL。反應杯在環狀的孵育盤中間運動，均勻加熱反應杯。孵育盤內外圈及下方，均有保溫層。 反應杯清洗裝置 清洗裝置由電機驅動，使清洗頭作上下運動，清洗頭上裝有5個雙針頭，1個單針頭，1個擦拭頭，當洗頭向下運動時，可同時進入7個反應杯內。完成對反應杯的吸、注液及擦拭，實現反應杯的多次清洗，盡量減少交叉污染。 加液注射器 加液注射器通過電機驅動，經管路及樣品針或試劑針，完成吸樣后，將定量的試劑或是樣品加入到反應杯中。 樣品臂 樣品臂通過電機驅動，完成臂的轉動和上升下降運動。當樣品針轉到清洗位時，可對樣品針的內外壁用溫水清洗。當樣品針轉到樣品盤位并下降時，可完成吸樣。吸液量可根據需要任意設定。臂上裝有液面傳感器，當探針下降與液面接觸后，自動下降適宜深度，完成吸樣，盡量減少交叉污染。當臂轉到反應杯中時，可完成加樣。加樣后到清洗池進行清洗，樣品針有防碰撞及位置監控功能。 試劑臂（R1/R2） 試劑臂通過電機驅動，完成臂的轉動和上升下降運動。當試劑針轉到清洗位時，可對試劑針的內外壁用溫水清洗。當樣品針轉到對應試劑盤（R1/R2）位并下降時，可完成吸液。吸液量可根據需要任意設定。臂上裝有液面傳感器，當試劑針下降與液面接觸后，自動下降適宜深度，完成吸液，盡量減少交叉污染。當臂轉到反應杯中時，可完成加液。加液后到清洗池進行清洗，試劑針有防碰撞及位置監控功能。 攪拌臂（R1/R2） 攪拌臂通過電機驅動，完成臂的轉動和上升下降運動。攪拌臂上裝有攪拌棒，將加入反應杯內的試劑和樣品混勻，以提高檢測的準確性。混勻后，自動到清洗位用溫水清洗，減少交叉污染。 樣品盤 樣品盤由電機驅動能實現旋轉。樣品盤上共計90個樣品位，樣品位可放置多種規格樣品杯、采血管、試管等，均可通過軟件實現設置功能。試劑樣品盤下方裝有分度機構，使分度定位準確可靠,具有樣品條碼掃描功能。 試劑盤(R1/R2) 試劑盤由電機驅動能實現旋轉。試劑盤分為R1和R2,共計2個,每個試劑盤有45個試劑位，試劑位可放置多種規格試劑瓶，均可通過軟件實現設置功能。試劑盤下方裝有分度機構，使分度定位準確可靠,具有試劑條碼掃描功能。 想了解更多醫療器械方面的信息，歡迎查看：新生兒進行X射線胸片拍攝為什么這么難，拍胸片的難點在哪 |
