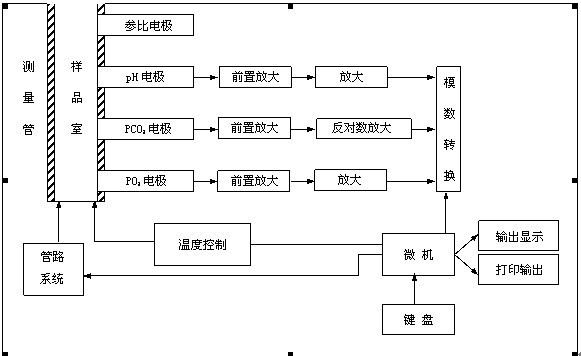

血氣分析儀醫療器械的工作原理圖
加入時間：2012-07-18 11:37:30 當前新聞點擊率：4773
被測血液樣品在管路系統的抽吸下，進入樣品室內的測量毛細管中。測量毛細管的管壁上開有四個孔，孔內分別插有pH、PCO2和PO2三支測量電極和一支參比電極。其中，pH和pH參比電極共同組成對pH值的測量系統。血液樣品進入樣品室的測量管后，管路系統停止抽吸，樣品同時被四個電極所感測。電極產生對應于pH、PCO2和PO2三項參數的電信號。這些電信號分別經放大、模數轉換后送到微處理機。經微機處理系統處理、運算后，再分別被送到各自的顯示單元顯示或打印機打印出測量結果。測量系統的所有部件包括溫度控制、管道系統的動作等均由微機或計算機芯片控制。
測量室必須是一個恒溫系統。早期的測量室采用水浴式、空氣浴式等。目前已被固體恒溫式裝置取代。
血氣分析儀醫療器械的方法是一種相對測量方法。在測量樣品之前，需用標準液及標準氣體確定pH、PCO2和PO2三套電極的工作曲線。通常把確定電極系統工作曲線的過程叫做定標或校準。每種電極都要有兩種標準物質來進行定標，以便確定建立工作曲線最少需要的兩個工作點。
pH系統使用7.383和6.840兩種標準緩沖液來進行定標。氧和二氧化碳系統用兩種混合氣體來進行定標。第一種混合氣中含5％的CO2和20％的O2；第二種含10％的CO2，不含O2。也有將上述兩種氣體混合到兩種pH緩沖液內，然后對三種電極一起定標。
